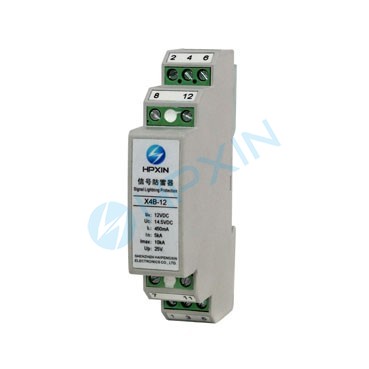

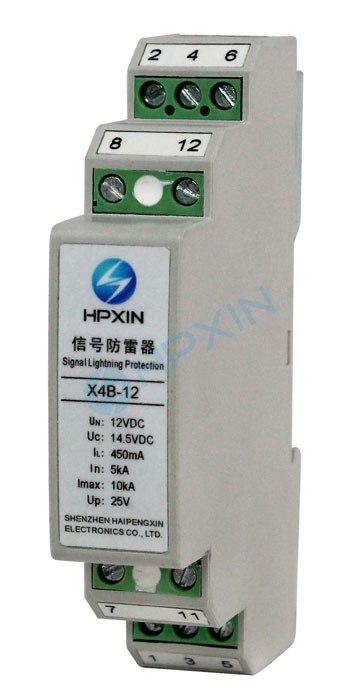

工控信號防雷器 X4B-12
工控信號防雷器
一、產品描述
本產品主要應用于額定工作電壓12VDC（最高14.5VDC）的四線共地傳輸的數據總線及四線共地傳輸的工控信號線的浪涌電壓防護。
二、產品特點
1、懸浮地概念
2、適用電壓齊全
3、粗、細兩級防護
4、插入損耗低
5、殘壓低
6、響應速度快

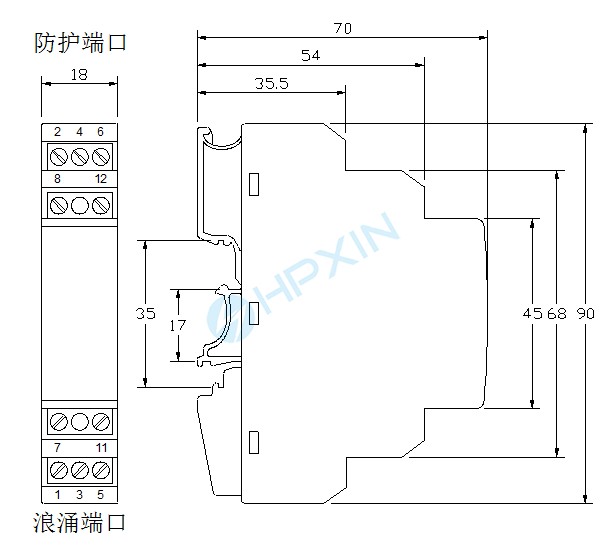

三、結構尺寸
技術參數：
項目 | 技術指標 |
產品型號 | X4B-12 |
額定工作電壓 | 12VDC |
最大運行電壓 | 14.5VDC |
最大工作電流 | 450mA |
標稱放電電流 | 5kA （8/20μs） |
最大放電電流 | 10kA （8/20μs） |
電壓保護水平 | 25V （5kA,8/20μs） |
最大傳輸功率(速率) | 10Mbps |
插入損耗 | ≤0.5db |
串聯電阻 | 2.2Ω |
端口接線能力(軟線) | 28～12AWG（多股線） |
外殼防護等級 | IP20 |
最大重量 | 90g |
