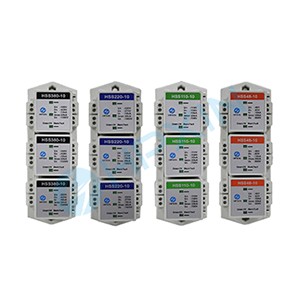

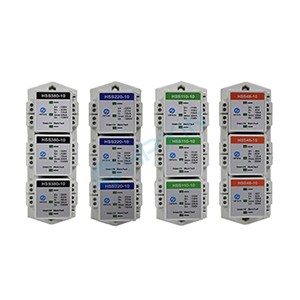

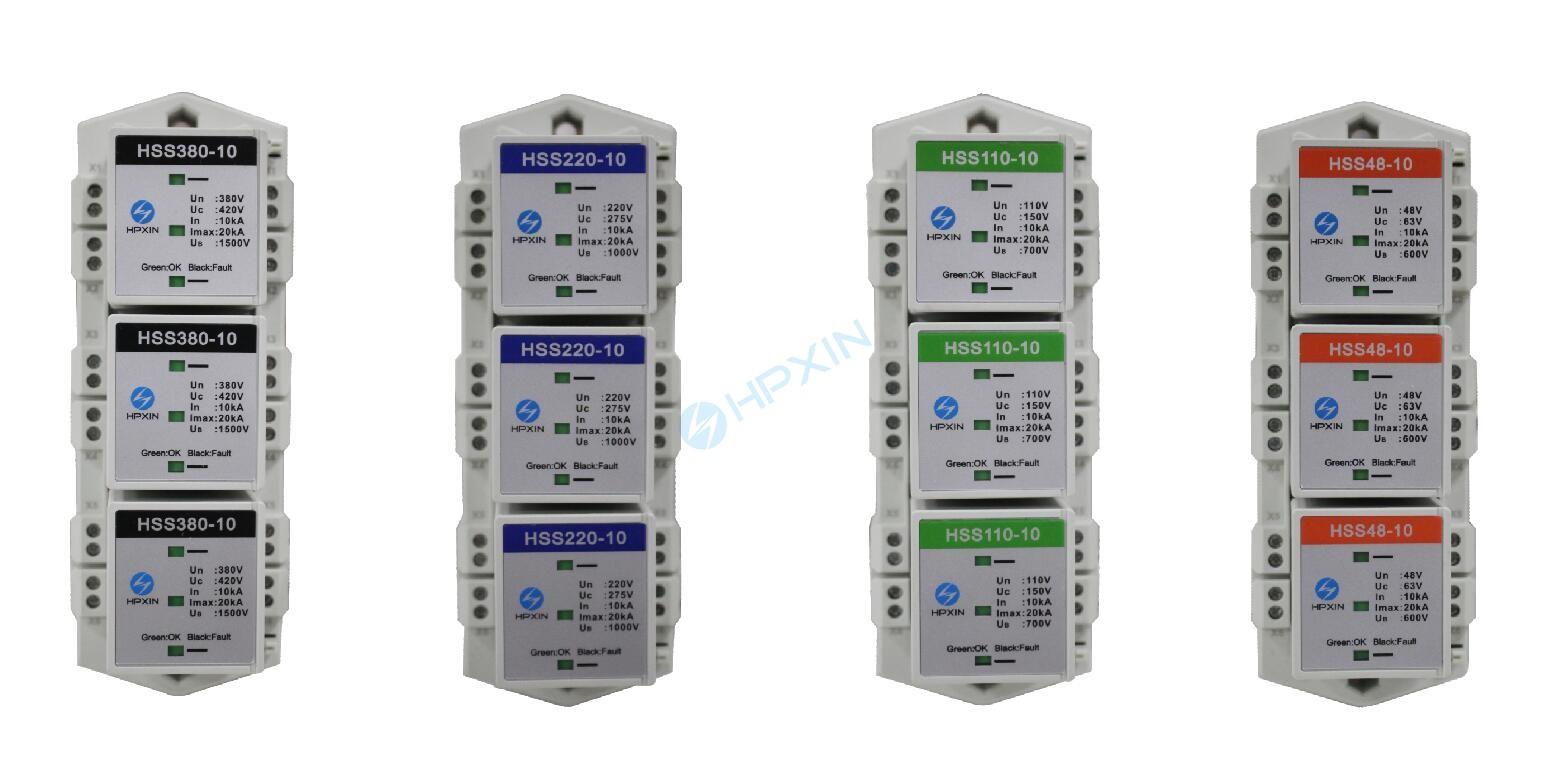

一、產品描述：

        HSS系列鐵路信號設備用浪涌保護器依據TB/T2311-2017《鐵路通信、信號、電力電子系統防雷設備》、Q/C

R652-2018《鐵路信號防雷分線柜》設計與制造，用于鐵路信號設備信號傳輸線路的雷電防護。

        產品六柱接線底座設計，兼具一分三分線功能；單模塊設計保護兩條線路，根據需求可選擇差模、共模、全模

保護方式；模塊插拔式設計，設有失效狀態指示窗口、防誤插鑒別銷；采用復合型電路結構，內置過流、過熱脫扣

裝置，無漏電流，安全性高。關鍵器件選用國際知名品牌，性能穩定，可靠性高；關鍵工藝采取自動設備生產，產

品一致性較好。

        產品符合鐵路、城軌等軌道交通信號設備浪涌防護工程應用技術標準，適用于軌道電路、信號機、閉塞、站聯、

控制電源等信號線路浪涌防護。

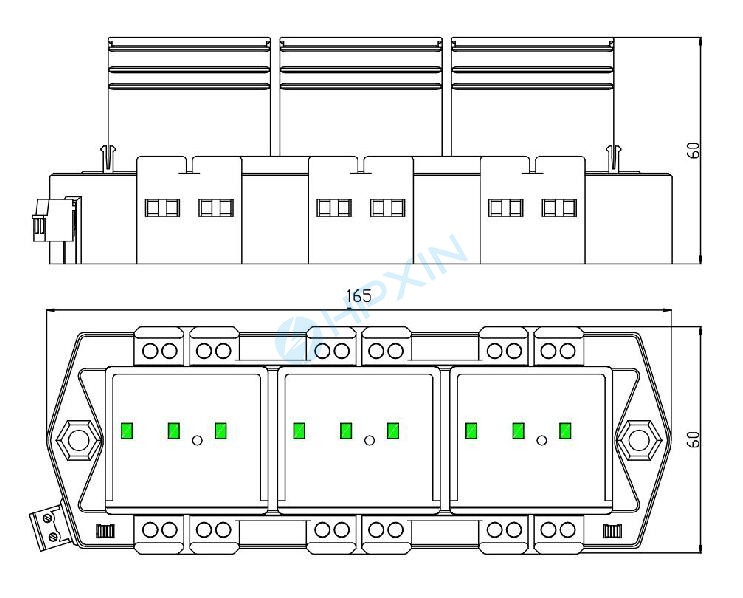

二、產品尺寸圖：

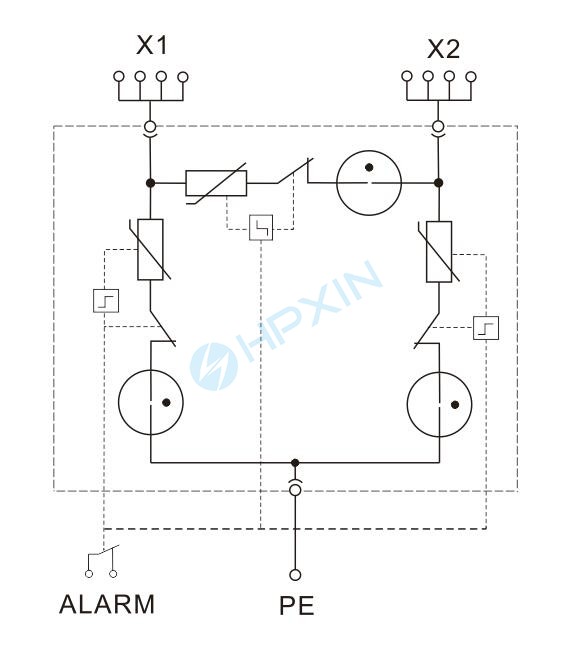

三、產品電氣原理圖：
