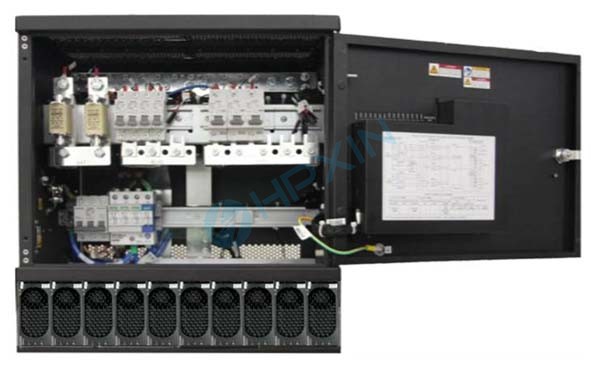

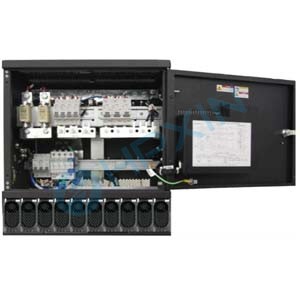

大容量嵌入式電源 ETP48500-C11A1
嵌入式電源
產品簡介：
海鵬信嵌入式電源包含6款產品：ETP4830、ETP4890、ETP48150、ETP48200、ETP48400、ETP48500，它們滿足從15A到500A寬范圍的直流輸出，可覆蓋接入層、匯聚層通訊基站應用場景，是應用非常廣泛的交/直流一體化通信電源系統。嵌入式電源各功能單元采用標準化尺寸、模塊化設計，電源高度從1U到11U高不等，結構緊湊，易安裝，支持標準19英寸機架或嵌入式機柜等多種安裝方式。系統可適應寬范圍交流輸入，具備智能化蓄電池管理、遠程環境監控等功能。海鵬信可根據客戶需求，快速定制化開發智能、高效、柔性、可靠的嵌入式電源。
技術參數 | ETP48500-C11A1 |
電流、功率與效率 | |
最大電流 | 500 A |
最大功率 | 30 kW |
最大效率 | >98%* |
交流配電 | |
輸入模式 | 220/380V AC三相，兼容220V AC單相 |
輸入頻率 | 45~66 Hz，額定值：50 Hz/60 Hz |
輸入空開 | 1×63 A/3P |
交流防雷 | 20 kA / 40 kA，8/20 μs |
直流配電 | |
輸出電壓 | -42~-58V DC，額定值：-53.5V DC |
負載空開 | LLVD: 1×100 A/1P，2×80 A/1P，預留5×63 A/1P BLVD: 1×63 A/1P，1×32 A/1P，2×16 A/1P，預留2×63 A/1P |
電池空開 | 2x160 A (NT00) |
直流防雷 | 10 kA / 20 kA，8/20 μs |
顯示與通信 | |
顯示類型 | LCD |
通信接口 | RS232/485 |
信號輸入 | 1路模擬量 (電池溫度) 4路開關量 (2路公共輸入，門磁，12V鋰電激活口) |
告警輸出 | 6路干接點輸出 |
常規參數 | |
系統尺寸 | 482.6 mm (寬) × 360 mm (深) × 11U (高) |
系統重量 | ≤30 kg (不含整流模塊) |
工作溫度 | -10~+50 ℃ (系統運行溫度)，-40~+70 ℃ (系統存儲溫度) -40~+75 ℃ (整流模塊運行溫度，≥ 55 ℃降額) |
工作濕度 | 5%~95% ( 無凝露) |
散熱方式 | 自然散熱 |
工作海拔 | 4000 m (≥ 2000降額輸出，每升高200 m降低1 ℃) |
防護等級 | IP20 |
安裝方式 | 19’/21’開放架安裝、落地安裝、機柜堆疊安裝、掛墻安裝、電池架安裝、機柜內安裝 |
走線方式 | 上進上出線 |
維護方式 | 前操作、前維護 |
功率因素 | ≥ 0.99 |
諧波THD | ≤ 5% |
